隨著科學技術的不斷進步，以及城市化進程的影響，水電站的管理變得更加復雜，要實現水電站的精細化管理，必須借助先進的信息技術手段為支撐，實現對三防、水資源、供水安全的實時監控，優化管理模式和創新管理手段。水庫水情測報系統主要是針對庫區流域面積內的水情信息進行采集和處理，充分實現資源和信息共享，實現對水利工程的安全分析評價、對洪水進行預報，并可根據水利工程安全現狀、洪水預報結果和水質水量變化動態，提出優化調度方案，為水庫的精細化管理提供了強有力的保障。

水情監測系統充分整合軟、硬件設備資源，可對所監測水庫實現全天候遠程自動監測，完整記錄各水庫數據的動態變化過程。前端通過遙測終端將現場的流速、水位、流量、圖片抓怕等信息進行采集處理，通過GPRS/3G/4G無線網絡傳送至監控管理中心。監控管理中心對前端數據信息進行整合分析，可以準確實時的了解閘壩的運轉狀況，以及進行遠程的調控和操作。根據本地區的通信、經濟條件，設立流量、水位自動監測點。采用有人看管，無人值守的管理模式，配置相應的流速、水位、流量傳感器，以及遙測終端及通信終端設備，實現水雨情信息的自動采集、傳輸。自動監測站采用定時自報、閥值加報和召測的工作模式。

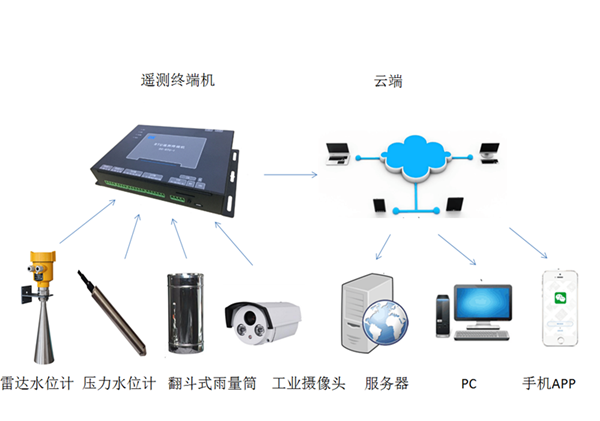

一體化站點系統組成結構如下圖（一體化機箱可選擇懸掛在支架桿上或者布線至附近站房）：

主要設備技術參數

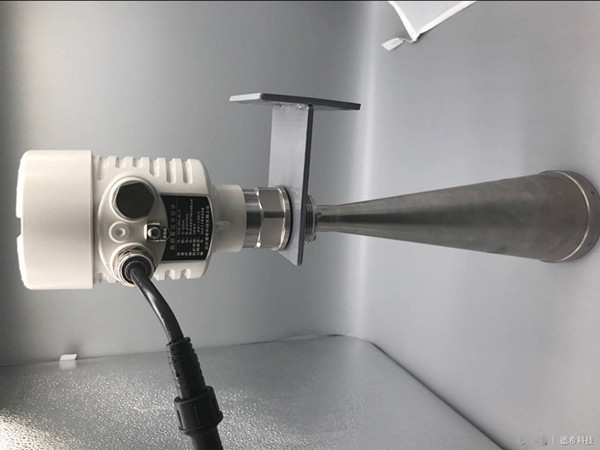

　　雷達水位計：

　　雷達水位計是26 G高頻雷達式水位測量?jī)x表， 測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理， 使得儀表可以用于非常復雜的測量條件。高頻微波脈沖， 經天線向下傳輸， 微波接觸到被測介質表面后被反射回來， 再次被天線系統接收

　　并將其傳輸給電子線路部分自動轉換成水位信號。（ 因?yàn)槲⒉▊鞑ニ俣葮O快， 微波到達目標并經過反射返回接收器這一來回所用的時間幾乎是瞬間的）

　　測量范圍： 20m/50m

　　精 度： ±3mm

　　連接方式： 支架/法蘭頻率范圍：26GHz

　　信號輸出：RS485/Modbus協議(6-24V DC)

　　工作溫度：- 10 - 60℃ 相對濕度：< 95

　　存儲及運輸溫度：- 40- 70℃

　　工作壓力：常壓 重 復 性 ：±1mm

　　盲 區： 天線末端

　　測量間隔： 大約1秒(取決于參數設置) 調整間隔： 大約1秒(取決于參數設置) 微波頻率： 26GHz

防護等級：IP67

安裝方式：

　　雷達水位計是利用電磁波探測目標的電子設備， 雷達水位計安裝時， 應注意不要將雷達水位計安裝在入水流處， 將雷達水位計安放在伸出去的測桿頂部位置固定好， 用電纜將水位計與配電箱里的終端設備連接好， 在頂部裝好太陽能電池板， 儀表必須接地， 增加防雷措施。雷達水位計發射電磁波對目標進行照射并接收其回波， 由此獲得水位水流至電磁波發射點的距離、距離變化率（ 徑向速度）、方位、高度等信息

　　雨量計主要技術指標

　　它是由不銹鋼外護罩、塑料承水口、過濾網、漏斗、工作平臺、磁鋼、干式舌簧管、軸承螺釘、翻斗部件、限位螺釘、鎖緊螺母、支架、底座、底腳、水準泡、電纜護套、接線端子等主要部分所組成。承水口收集的雨水，經過上筒（漏斗）過濾網，注入計量翻斗—翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一斗室接水時，另一斗室處于等待狀態。當所接雨水容積達到預定值（15.7ml）時，由于重力作用使自己翻倒，處于等待狀態，另一斗室處于工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁?huà)呙?，使兩個干式舌簧管輪流通斷。即翻斗每翻倒一次，干式舌簧管便送出一個開關信號（脈沖信號）。

　　這樣翻斗翻動次數用磁鋼掃描干式舌簧管通斷送出脈沖信號計數，每記錄一個脈沖信號，便代表0.5毫米降水，實現降水遙測的目的。

　　（1）承水口徑：Ф200+0.6mm 外刃口角度45°

　?。?/span>2）測量降水強度：0mm/min-8mm/min,10mm/min可以工作

　?。?/span>3）分辨力：0.5mm（15.7ml）

　?。?/span>4）誤差：±3%（室內靜態測試，雨強為2mm/min）

　?。?/span>5）輸出信號：?jiǎn)胃墒缴嗷晒芡〝?；雙干式舌簧管通斷，常態時一通一斷。

　　（6）工作溫度：-10~60℃；工作環境濕度：95%RH，40℃（凝露）

　　（7）貯存溫度：－40℃~60℃

　?。?/span>8）開關容量：DC，V≤12V，I≤500mA

　　4g攝像頭

　　分辨率：H.264 130萬 960P 鏡頭：標配6mm鏡頭 視角約70°15米 可換3.6 8 16 25mm鏡頭 夜視距離：2個點陣激光燈 紅外距離5-80米 TF卡存儲錄像：可支持32G 網絡制式：聯通+移動+電信4G全網通 有線網絡：1個10/100M網口

　　數據平臺：

　　提供對實時、歷史水位、流量、水量信息進行查詢。包括單站、多站、河道，既包括某一時刻也包括旬、月、年的統計值，還包括超過某一域值（如警戒水位、保證水位值）的查詢。信息的表示方式主要是表格的圖示化結果和基于地圖的信息展現，如各種示意圖、過程線圖、直方圖、餅圖、等值線、圖表組合等。
可同時繪制若干測站的水位/流量變化過程或同一測站不同時間段的水位/流量變化過程。

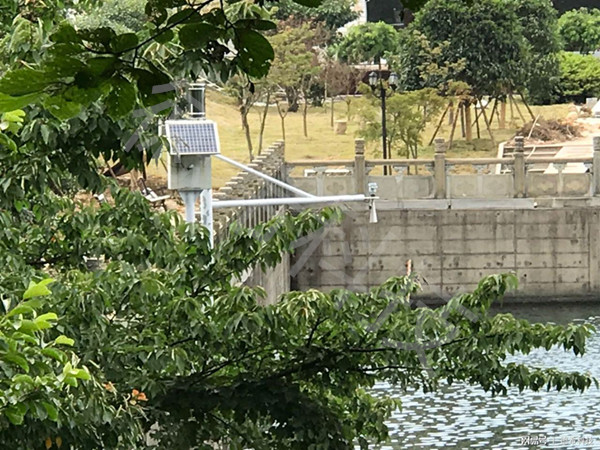

　　實際安裝案例
