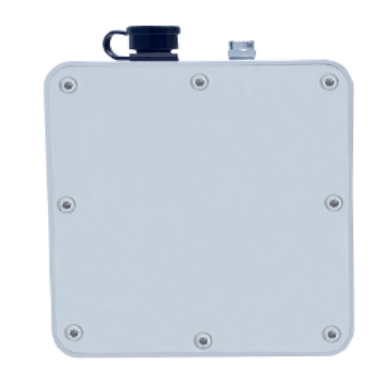

DX-LLX-1雷達流速儀是武漢徳?？萍加邢薰就瞥龅男乱淮墙佑|式測量流速的產品，該儀器采用了K波段平面微帶陣列天線，能量集中，低功耗；集成了垂直角度補償、流速濾波算法、信號強度檢測、RS485/RS232通信、無線通訊等功能；非接觸雷達測流方式測速時設備不受污水腐蝕，不受泥沙影響，少受水毀影響，土建簡單，便于維護，保障人員安全，特殊的天線設計使得功耗超低，大大降低了供電需求。不僅可用于平時流速監測，而且特別適合承擔急難險重觀測任務。

產品特點：

◆非接觸、安全低損、少維護、不受泥沙影響。

◆能勝任洪水期高流速條件下的測量。

◆具有防反接、防雷保護功能。

◆系統功耗低，一般太陽能供電即可滿足測流需要。

◆多種接口方式，既有數字接口又具有模擬接口，方便接入系統。

◆無線傳輸功能（可選），可將數據無線傳輸?shù)?.5km以外。

◆測速范圍寬、測量距離遠達40m。

◆多種觸發模式：周期、觸發、查詢、自動。

◆安裝特別簡單，土建量很少。

◆全防水設計，適合野外使用。

應用領域

1、河道、灌渠、防汛等水文測量。

2、江河、水資源監測。

3、環保排污、地下水管道管網監測。

4、城市防洪、山區暴雨性洪水監測。

5、地質災害預警監測。

產品參數

◆有效距離：0-40m

◆測量范圍：0.1-20m/s  0.1-40m/s

◆測量精度：±0.01m/s;±1%

◆分辨率：0.001m/s

◆供電電壓：9-24V

◆功       耗：∠0.5W

◆通信接口：RS485moubus

◆天線頻率：24GHZ

◆波束角：12°

◆垂直角范圍：20-70°

◆自動垂直角補償：精度±1°；分辨率±0.1°

◆增益調節：4級增益調節

◆工作溫度：-30-65℃

◆防護等級：IP67（最高可達IP68）

◆干擾抑制，支持工頻，雨天，跳變抑制，可設置8個頻率屏蔽點。

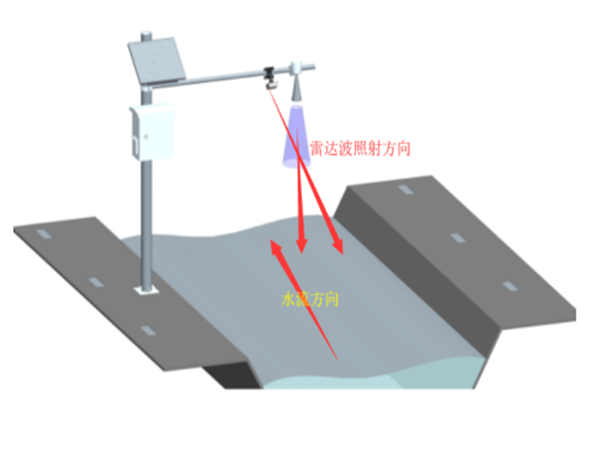

安裝注意事項

安裝點到水面開闊無遮擋，靠近河道中心位置，高度至少在最高水位以上0.5m處（雷達水位計或超聲波水位計有盲區，并且防止被水淹沒），原理橋墩，并且河道盡可能平直無落差，水流無回流。由于雷達流速儀測量的是表面流速，水面需要有明顯水流波紋（通常大于0.1m/s以上流速），水流速度越快，距離水面的距離可以越遠（最大30m以上，具體以實際測量為準），距離水面越遠，雷達波到水面的照射范圍也會越大，照射的水面范圍也會越大，要求河面的寬度必須大于雷達波照射的范圍。

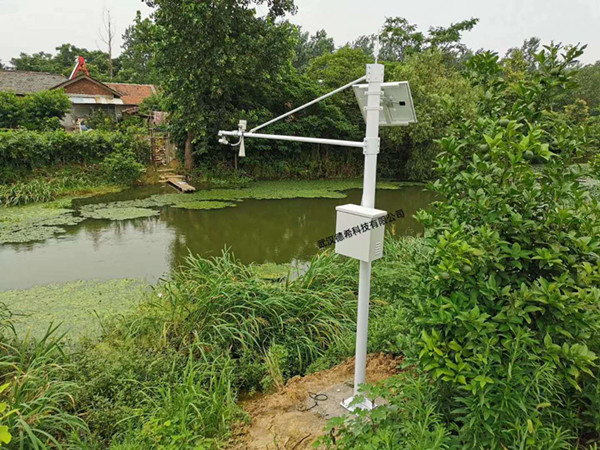

安裝案例
